  光伏電站發展如火如荼，愈來愈多的人們關注到了這一清潔綠色的可再生能源。大家在投資光伏電站時，發電量是重要考量因素之一，其除了與組件本身品質相關以外，還會受到其他外界因素的影響。今天小編就帶大家分析一個實際案例，趕快一起學習下吧。
　　一、項目背景
　　某地10MW一期項目并網一個多月以來發電量偏低，該項目一期設計裝機量1MW，組件豎向雙排安裝，支架傾角34°，每22塊組件一個組串，經匯流箱匯集后接入兩臺500kW集中式逆變器。
　　二、現場情況
　　該項目地位于山頂上，土地平整難度較大。組件依山排布，高低不平、上下起伏。根據山坡朝向不同，每排組件陣列傾角雖然一致，方位角卻有多種：南偏東、正南和南偏西?，F(xiàn)場布置匯流箱時采取就近原則，將臨近的兩至三排組件陣列接入一個匯流箱，導致同一匯流箱內存在多種不同方位角的組串。
　　三、原因分析

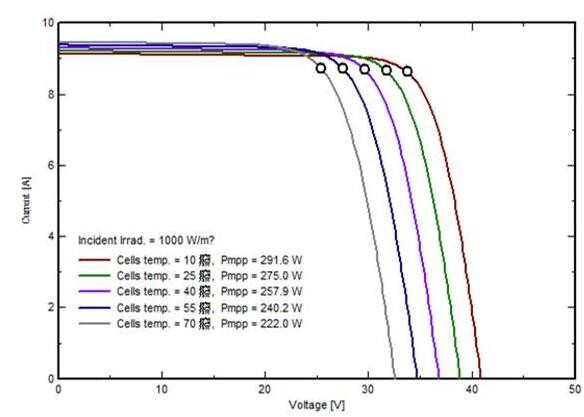

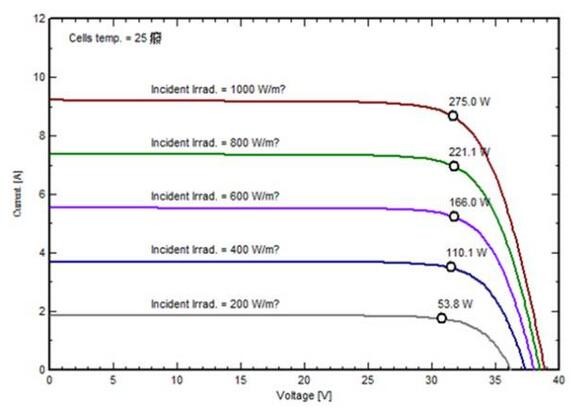

太陽能電池板光伏組件的工作電壓和電流并非恒值，常規組件的IV曲線圖如下，在某電壓值處，組件輸出功率最大，此電壓值稱為峰值電壓；組件功率輸出受光照入射角、輻照度和溫度等因素影響較大，如下圖所示。組件銘牌上的標稱功率即為在標準條件(AM1.5、25℃、1000W/m2)下測得的最大輸出功率。

　　由于太陽能電池板光伏組件的輸出不確定性，光伏逆變器中必須包含MPPT(最大功率點跟蹤)模塊，實時偵測光伏組串的工作電壓，使太陽能電池板光伏組件始終工作在峰值電壓附近，保障光伏系統以最大功率對外輸出?；诠夥M件的以上特性，方位角不同的組串在同一時刻接收到的光照強度不同，工作溫度不同，會表現出不同的IV曲線特性，對應的峰值電壓也會不同。由于本項目使用的逆變器為集中式逆變器，每臺逆變器只有一個MPPT模塊，接入逆變器的所有組串只能工作在相同的電壓下，導致部分組串無法以最大功率輸出，降低了光伏方陣的總體輸出功率，從而導致整體發電量偏低。四、調查結論
　　電站現場未作土地平整，導致不同組串方位角差異較大。組串匯流時將不同方位角組串匯入同一匯流箱后接入同一集中式逆變器，導致各組串間差異較大，單路MPPT的集中式逆變器無法保障各組串都以最大功率輸出，組串間不匹配損失較大，影響發電量。
　　建議業主在后續項目中采用有多路MPPT的集散式或者組串式逆變器，對于類似山地項目能有效減少組串間不匹配損失，提高發電量?；蛘邔?duì)土地盡量進行平整，保障各組串方位角一致。實在不行可以改善組串匯流方式，將方位角相同或差異較小的組串接入同一逆變器，偏東和偏西的組串接入不同的逆變器，也能改善組串間不匹配情況，提高發電量。
